Las cifras que conviene tener claras antes de decidir una instalación
- La unidad exterior puede pedir desde unos 0,5 m de margen lateral y 1 m frontal, pero la posición concreta cambia mucho el cálculo.
- Un módulo hidráulico compacto puede ocupar alrededor de 890 x 450 x 350 mm, mientras que una torre con ACS integrada sube hasta unos 1900 x 595 x 600 mm.
- Los depósitos de ACS habituales en vivienda se mueven entre 170 y 300 litros, y 300 litros equivalen a unos 300 kg de agua antes de sumar el peso del depósito.
- En algunos sistemas split, la separación entre unidad interior y exterior puede llegar a 40 m y 30 m de altura, aunque yo no diseñaría al límite si no hace falta.
- El error más caro suele ser olvidar huecos de maniobra, drenaje y mantenimiento, no la máquina en sí.

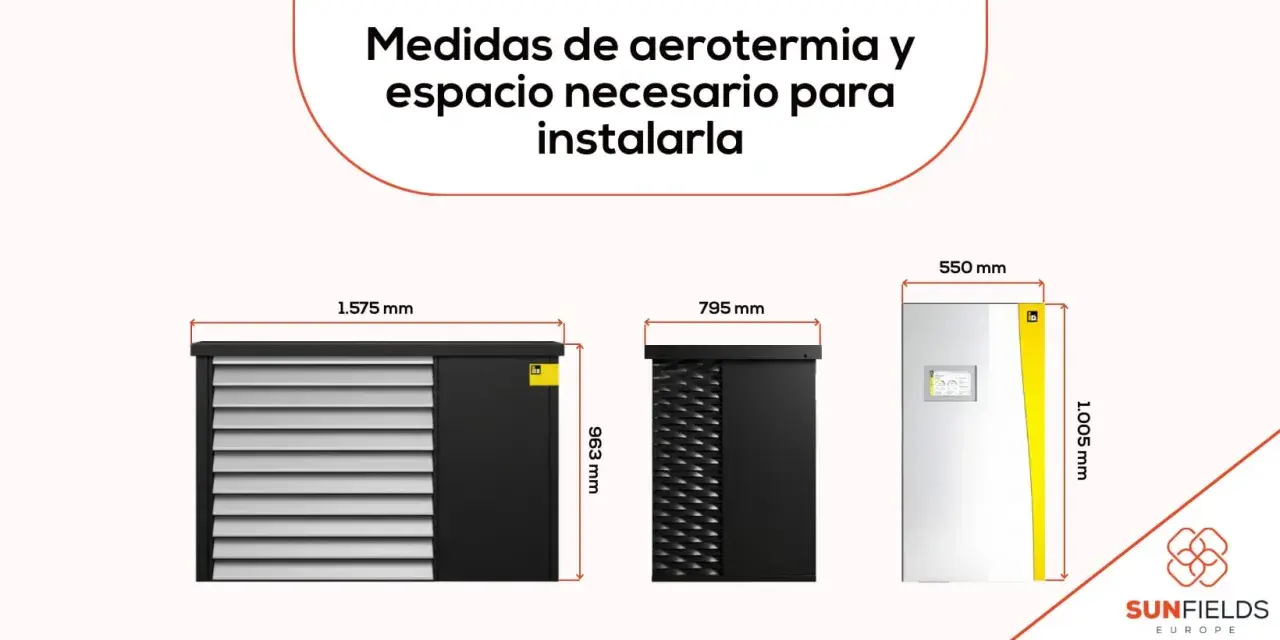

Cuánto ocupa cada parte del sistema
En aerotermia, la diferencia entre un equipo que “cabe” y uno que funciona bien no siempre está en los centímetros del chasis, sino en el conjunto. Aun así, las dimensiones de referencia ayudan mucho para no idealizar el espacio disponible.| Componente | Medida de referencia | Qué me dice esa cifra en obra |
|---|---|---|
| Unidad exterior mediana | 765 x 1100 x 450 mm | Ya necesita una zona exterior despejada, con ventilación real y acceso cómodo para revisión. |
| Unidad exterior de mayor potencia | 1480 x 1100 x 450 mm | La potencia puede duplicar el volumen visual del equipo; no todas las potencias encajan en el mismo hueco. |
| Módulo hidráulico compacto | 890 x 450 x 350 mm | Suele ser apto para lavadero o cuarto técnico pequeño si la puerta y el frontal acompañan. |
| Torre hidráulica con ACS integrada | 1900 x 595 x 600 mm | Ocupa casi como un frigorífico alto; aquí la altura del techo y el acceso importan tanto como la planta. |
| Hydrobox muy compacto | 530 x 360 mm de huella | La planta es mínima, pero sin margen frontal suficiente puede seguir siendo incómodo de mantener. |
| Depósito de ACS | 170, 188, 200 o 300 litros | El volumen no lo es todo: 300 litros son unos 300 kg de agua, y eso ya afecta a soporte y maniobra. |
La conclusión práctica es sencilla: el catálogo te dice si el equipo entra; la obra te dice si puedes convivir con él sin improvisar soluciones a última hora. Y justo por eso el siguiente paso es dejar claros los márgenes de instalación alrededor del equipo.
El espacio libre que de verdad hay que reservar
Si tuviera que resumirlo en una regla de trabajo, diría esto: no planifiques la unidad exterior al ras de nada. Como referencia prudente, yo suelo pensar en unos 0,5 m libres a los lados y 1 m delante, pero algunos fabricantes piden bastante más según la posición, la esquina, la pared o el tipo de apoyo.
| Zona | Margen prudente | Por qué importa |
|---|---|---|
| Laterales de la exterior | 0,5 m o más | Ayuda a que el aire entre y salga sin recircular alrededor del equipo. |
| Parte frontal | 1 m o más | Evita que la descarga de aire choque con un obstáculo y pierda rendimiento. |
| Parte superior | 1 m o más | No conviene tapar la salida ni provocar bolsas de aire caliente o frío. |
| Esquinas y zonas encajonadas | Según manual, desde 0,1 m hasta más de 2 m en ciertas configuraciones | La posición manda más que la intuición: una esquina mala puede arruinar una instalación pequeña. |
| Separación entre unidades en split | Hasta 40 m y 30 m de altura en algunos modelos | Da flexibilidad, pero no compensa diseñar recorrido largo si existe una ruta más corta y limpia. |
En una guía de instalación de fabricante se ven distancias muy distintas según la posición del equipo, y eso confirma la idea central: la medida útil no es solo la del aparato, sino la del aire que necesita para respirar. Yo, además, reviso tres cosas que no siempre aparecen en la ficha: el ruido hacia ventanas o vecinos, la evacuación del agua de condensación y la posibilidad de sacar paneles o filtros sin desmontar media fachada.
Con estos márgenes claros, ya tiene sentido traducirlos al hueco concreto de tu vivienda y no al ideal que aparece en el catálogo.
Cómo calcular el hueco real en piso, casa o reforma
Yo hago este cálculo de forma muy simple: medida del equipo + margen de montaje + margen de servicio. Para una torre con ACS integrada de 1900 x 595 x 600 mm, reservar solo el hueco justo es una mala idea; prefiero pensar en un nicho real de algo más de 2 m de alto y unos 70 o 80 cm de ancho y fondo útiles, porque siempre hay un zócalo, una llave, una tapa o una mano que necesita entrar.
En una vivienda unifamiliar, una exterior mediana puede funcionar bien con una zona útil cercana a los 2 m de ancho por 1,5 m de fondo, siempre que no quede encerrada entre muros. En un piso, el cuello de botella suele ser distinto: la unidad puede entrar en el lavadero o en la terraza, pero el acceso por la puerta, el pasillo o la escalera acaba mandando más que el hueco final.
Si el proyecto es de reforma, yo me fijo especialmente en el camino completo desde la calle hasta la ubicación. Una máquina que pesa poco en ficha puede convertirse en un problema si hay giros cerrados, puertas estrechas o un rellano donde no cabe el embalaje. Y cuando además hay que cruzar un falso techo, un patio interior o un patinillo, conviene medir todo dos veces antes de aceptar una solución “compacta” solo por marketing.- Piso: prioriza la altura disponible, la ventilación y el acceso para sustitución futura.
- Unifamiliar: prioriza la ubicación exterior, el ruido y la distancia a dormitorios o vecinos.
- Reforma: prioriza el recorrido de entrada, la maniobra y la posibilidad de mantenimiento sin desmontar obra.
Cuando esa lectura se hace bien, la decisión entre una solución compacta, una torre o un sistema más repartido deja de ser teórica y se vuelve mucho más obvia.

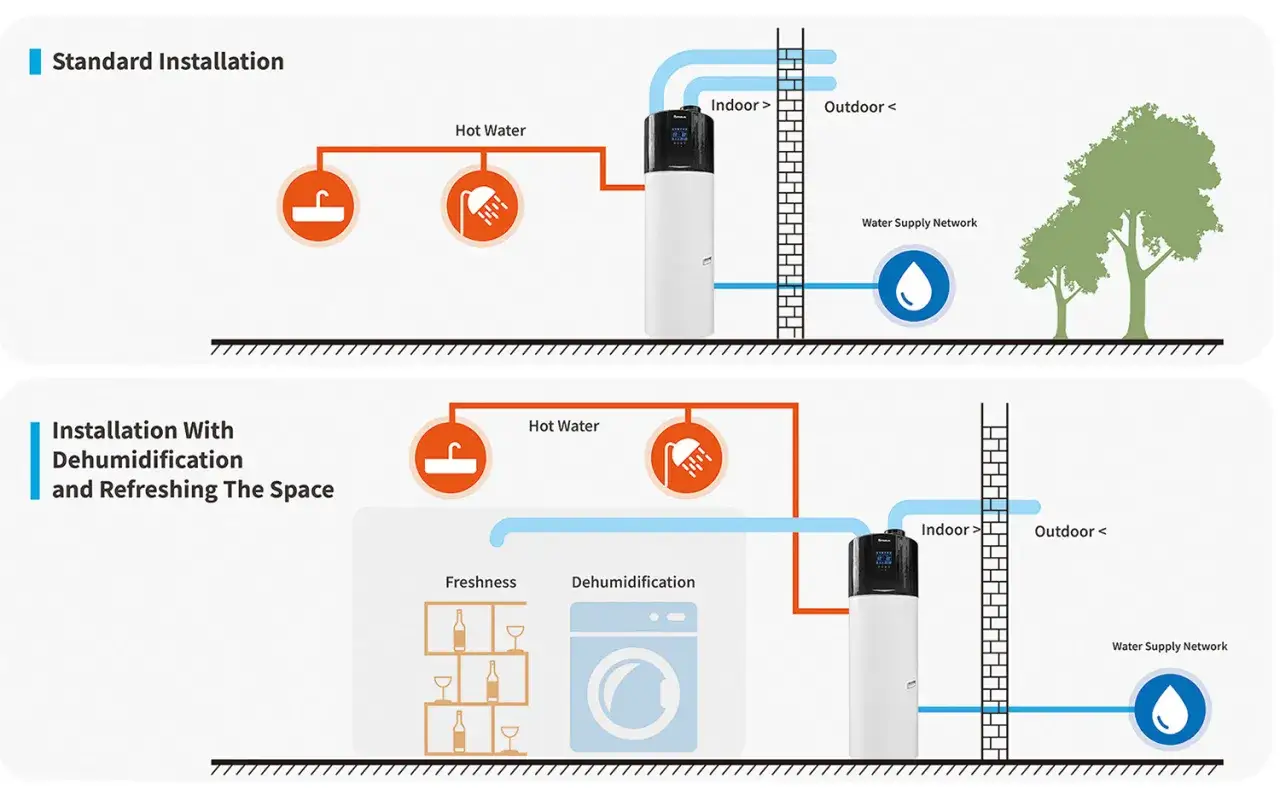

Monobloc, split y depósito integrado no ocupan lo mismo
La forma en que se reparte el sistema cambia por completo el espacio necesario. En un monobloc, la parte principal de la máquina queda fuera y dentro suele haber menos volumen útil, aunque el exterior exige una ubicación muy cuidada. En un split, el reparto entre interior y exterior ofrece más libertad de implantación, pero también obliga a pensar en el trazado entre ambas unidades.
| Solución | Qué ocupa más | Cuándo me parece más interesante |
|---|---|---|
| Monobloc | Más carga y exigencia en el exterior | Cuando el interior va justo y el exterior puede resolver bien ventilación, soporte y mantenimiento. |
| Split | Espacio repartido entre interior y exterior | Cuando necesitas flexibilidad de ubicación y una distancia razonable entre las dos unidades. |
| Torre con ACS integrada | Más altura interior | Cuando quieres simplificar la instalación y concentrar funciones en un solo bloque vertical. |
| Depósito externo | Más volumen total, pero más libertad de composición | Cuando el acumulador grande no cabe en la torre o cuando prefieres distribuir mejor los equipos. |
En un sistema split, algunos modelos permiten separar las unidades hasta 40 m y 30 m en altura. Eso da margen en rehabilitación, pero yo no elegiría esa opción solo porque el máximo lo permite: cuanto más corto y directo sea el recorrido, más sencillo suele ser el montaje y más limpio queda el conjunto. La medida correcta no es la más ambiciosa, sino la que mejor encaja con la vivienda.
Los errores de medida que más encarecen la obra
En obra veo los mismos fallos una y otra vez, y casi siempre nacen de medir solo el aparato. El problema no suele ser que la unidad no entre, sino que después no se pueda registrar, ventilar o reparar sin desmontar medio entorno.
- Olvidar el espacio de mantenimiento: el equipo cabe, pero no hay margen para revisar conexiones, válvulas o paneles.
- No medir el acceso real: la puerta de casa, la escalera o el giro del pasillo pueden invalidar una solución perfecta en plano.
- Encerrar la exterior: colocarla en un hueco demasiado cerrado aumenta ruido, recirculación y sensación de “máquina apretada”.
- No prever condensados: el agua necesita salida, sobre todo en invierno y en ciclos de desescarche.
- Elegir un acumulador sobredimensionado: 300 litros pueden ser útiles en ciertas viviendas, pero no tienen sentido si el hueco interior obliga a hacer malabarismos.
- Ignorar el soporte: una bancada, una pared o una cubierta deben soportar peso, vibración y mantenimiento sin deformaciones.
Mi criterio es bastante simple: si una medida solo funciona el día del montaje, no está bien resuelta. Y por eso el paso final antes de firmar un presupuesto debe ser una verificación muy concreta de datos y no una conversación genérica sobre kilovatios.
La medida buena es la que deja margen para instalar y mantener
Si yo tuviera que pedirte solo cuatro cosas antes de cerrar una oferta, serían estas: un plano acotado o croquis del hueco, fotos del acceso real, la ubicación prevista de la unidad exterior y la altura exacta disponible en interior. Con eso ya se puede detectar si un módulo hidráulico compacto basta, si conviene una torre o si el problema principal está fuera y no dentro.
También me ayuda saber si la vivienda necesita ACS para varias personas a la vez, si hay suelo radiante, radiadores o fan coils, y si el ruido exterior puede molestar a dormitorios, patios de luz o vecinos cercanos. Cuanta más precisión hay al medir, menos margen queda para sorpresas y más sentido tiene el presupuesto.Si una instalación de aerotermia está bien pensada, no solo entra en la casa: respira, se mantiene y no estorba en el uso diario. Yo me quedaría con esa idea antes que con cualquier cifra suelta del catálogo, porque es la diferencia entre una compra correcta y una obra que empieza a generar problemas desde el primer invierno.
