Unidad exterior de aire acondicionado - medidas y espacio ideal

La medida de la unidad exterior condiciona mucho más que el hueco donde va a ir montada. Influye en la ventilación, el ruido, el acceso para mantenimiento y, en la práctica, en si el equipo trabajará cómodo o forzado. En esta guía te explico qué tamaños son habituales, cuánto espacio conviene dejar alrededor y cómo comprobar si una unidad encaja de verdad en tu vivienda.

Qué medidas suelen tener las unidades exteriores domésticas

Si hablamos de equipos residenciales, la mayoría de las unidades exteriores no son enormes, pero tampoco tan compactas como mucha gente imagina. Yo suelo partir de una idea sencilla: en un split doméstico normal, el tamaño puede parecer contenido en ancho, pero el fondo y la altura cambian bastante según la potencia, el tipo de compresor y la marca.

Como referencia práctica, una unidad exterior pequeña o media suele moverse en rangos aproximados de 55 a 90 cm de ancho, 45 a 75 cm de alto y 25 a 40 cm de fondo. En equipos más capaces, especialmente cuando alimentan varias estancias, el ancho puede superar el metro y el peso se dispara con facilidad.

En fichas reales de fabricantes como Mitsubishi Electric aparecen exteriores compactas de 538 x 699 x 249 mm y otras más grandes de 981 x 1050 x 330 mm; esa diferencia no es decorativa, responde a capacidad, intercambiador, ventilador y prestaciones. Daikin también publica gamas domésticas que rondan esos mismos órdenes de tamaño, así que no conviene pensar que “un aire acondicionado exterior” tiene una medida estándar única.

Mi lectura técnica es clara: la profundidad y la masa importan tanto como el ancho. Cuando el equipo sube de potencia, el salto de tamaño se nota antes en la instalación que en la estética. Y esa es precisamente la razón por la que el espacio libre alrededor merece tanta atención como las medidas del aparato.

Con esas referencias en mente, el siguiente paso es entender cuánto aire necesita realmente para trabajar bien.

Cuánto espacio libre necesitan para rendir bien

La unidad exterior no debería quedar encajonada. Necesita mover aire sin recirculación, disipar calor y permitir que un técnico pueda intervenir sin desmontar medio balcón. Yo suelo ser prudente aquí: si el manual pide un mínimo, ese mínimo es el punto de partida, no el objetivo ideal.

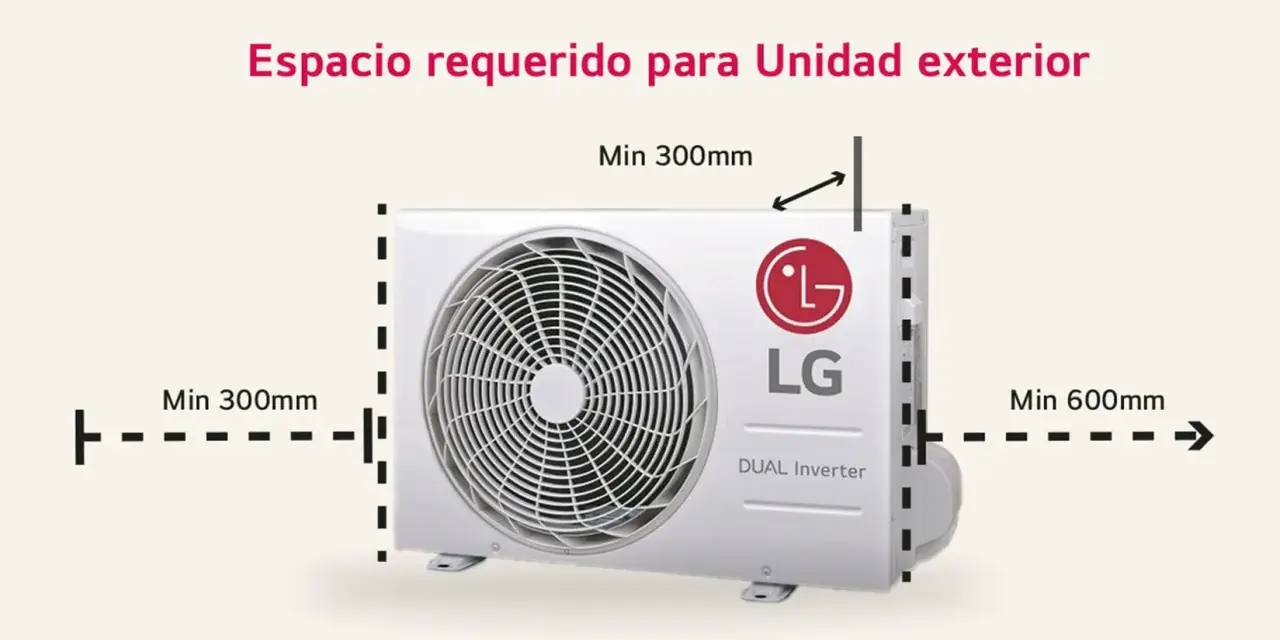

Como orientación práctica, suele funcionar bien dejar 10 a 15 cm en los laterales, 10 cm o más en la parte trasera, 50 a 60 cm libres por delante y, si va bajo un techo o un voladizo, unos 60 cm por arriba. No todos los fabricantes usan exactamente la misma cifra, pero la lógica es siempre la misma: que el aire entre y salga sin obstáculos.

• Laterales: si quedan pegados a una pared, el equipo respira peor y aumenta el ruido por turbulencia.
• Parte frontal: es el espacio más sensible, porque allí se produce buena parte de la descarga de aire.
• Parte superior: un techo muy cercano atrapa calor y complica el intercambio térmico.
• Parte trasera: aunque no siempre necesita tanto margen como el frontal, no debe quedar completamente cerrada.
• Acceso técnico: hay que poder limpiar, revisar conexiones y sustituir piezas sin acrobacias.

Hay un error muy común: medir solo el hueco exacto de la máquina y dar por hecho que “entra”. Yo no lo haría. Si el equipo mide 80 cm de ancho, no basta con 81 cm de fachada útil, porque todavía faltan vibración, ventilación y maniobra. Un hueco demasiado justo suele traducirse en más ruido, más consumo y peor mantenimiento.

Si la unidad va dentro de un cerramiento, en un armario de lamas o en un patio muy recogido, me fijo en una cosa antes que en ninguna otra: si el aire caliente puede salir y no vuelve a entrar de inmediato. Cuando eso falla, la condensadora trabaja con menos eficiencia y el confort final se resiente. A partir de ahí, la ubicación concreta pasa a ser decisiva.

Dónde conviene colocarlas en una vivienda en España

En una vivienda española, la mejor ubicación no siempre es la más visible ni la más corta en recorrido de tubería. Yo priorizo siempre tres criterios: ventilación, ruido y acceso. Si además la colocación encaja con la comunidad de propietarios y con la normativa local, mejor todavía.

Terraza o balcón

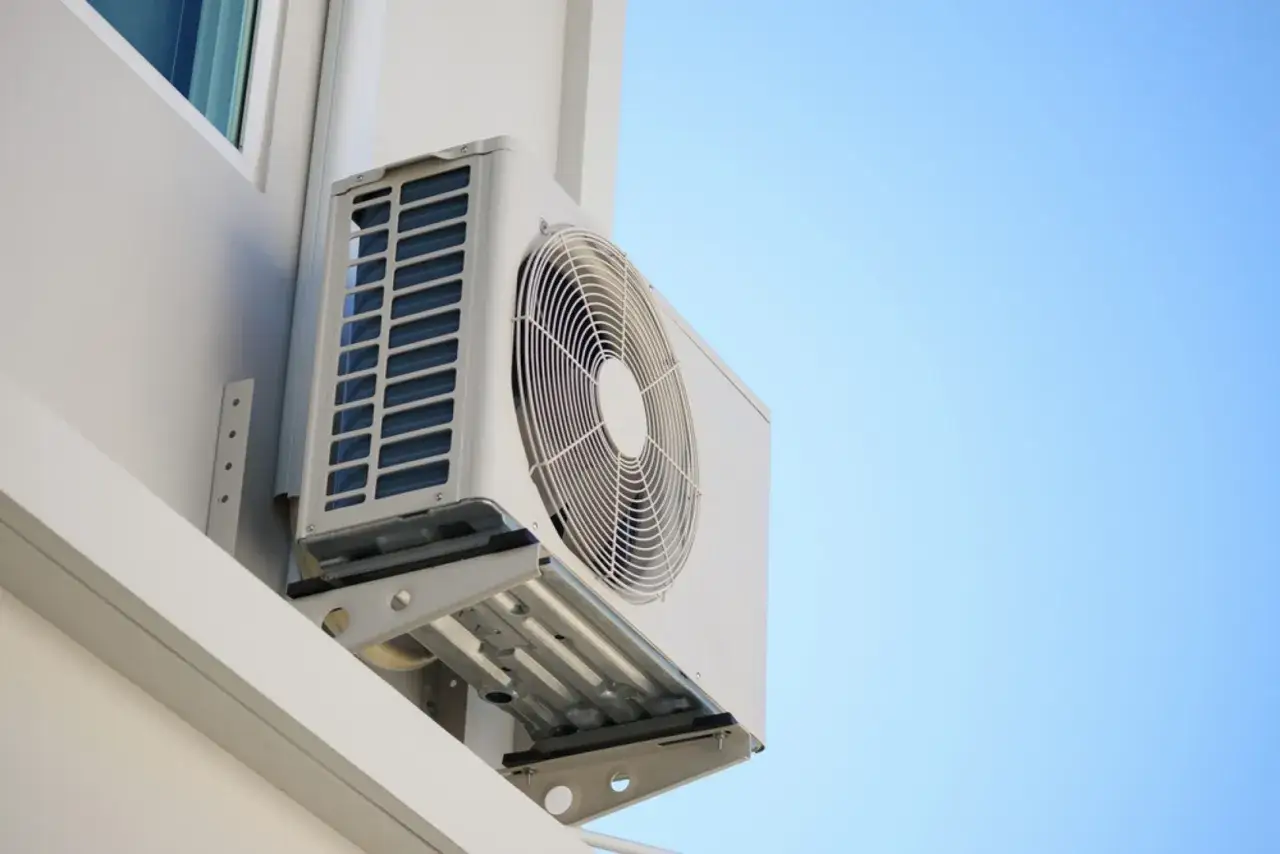

Suele ser la opción más cómoda cuando el espacio lo permite. Tiene una ventaja clara: acceso fácil para instalación y mantenimiento. El problema aparece cuando el balcón es pequeño y la unidad queda demasiado cerca de barandillas, cerramientos o techos. En ese caso, la medida nominal deja de ser el único dato relevante.

Patio interior

Funciona bien solo si el patio está realmente ventilado. En patios de luces muy cerrados, el aire caliente puede quedarse atrapado y la máquina trabaja peor. Además, el ruido se amplifica con facilidad entre paramentos cercanos, así que no siempre es la solución más cómoda para vecinos ni para el propio usuario.

Azotea o cubierta

Desde un punto de vista técnico, suele ser una de las ubicaciones más limpias: más aire, menos interferencias y mejor disipación de calor. El precio a pagar es otro, porque la instalación puede exigir más longitud de tubería, más soporte estructural y más cuidado en el acceso para mantenimiento.

Lee también: Aire centralizado - cómo funciona, cuánto cuesta y cuándo compensa

Fachada

Es la alternativa que más condiciona la estética y, a menudo, también la convivencia. Aquí no me limito a pensar en el soporte. Me interesa el impacto del ruido, el posible goteo, la vibración transmitida al edificio y la necesidad de permisos o aprobación previa cuando proceda.

En España, yo siempre revisaría antes los estatutos de la comunidad y la normativa municipal si la unidad va a quedar en fachada o en una zona común. No se trata solo de evitar problemas legales; también de evitar una instalación que luego haya que rehacer. Cuando el lugar está claro, toca comprobar si la medida del equipo encaja con la instalación real.

Cómo comprobar si cabe de verdad en tu instalación

La comprobación correcta no empieza por mirar el catálogo, sino por medir el sitio donde va a vivir la máquina. Esto incluye el hueco físico, la base de apoyo, el recorrido de las tuberías, la distancia hasta la unidad interior y el acceso para futuras reparaciones. Si una de esas piezas falla, la unidad puede “caber” en papel y no caber en la práctica.

1. Mide el espacio útil real. No cuentes solo la pared limpia. Añade barandillas, bajantes, salientes, persianas, canaletas y cualquier obstáculo que reduzca el volumen disponible.
2. Comprueba la profundidad. El fondo del equipo suele ser el dato más traicionero cuando se instala en balcones o huecos estrechos.
3. Revisa el peso y el soporte. Un soporte de fachada, una bancada o una cubierta deben soportar la carga con margen. Yo no daría por bueno un anclaje “justo”.
4. Calcula el recorrido de tubería. Muchos equipos domésticos trabajan con longitudes máximas que suelen moverse entre 20 y 30 m en gamas residenciales, y algunos multisplit admiten más, pero siempre manda la ficha técnica.
5. Verifica la diferencia de altura. En viviendas es habitual moverse en márgenes de 12 a 15 m entre interior y exterior, aunque hay modelos que permiten más o menos según la serie.
6. Deja sitio para el mantenimiento. Si el técnico no puede abrir tapas, revisar conexiones o limpiar la batería sin desmontar el soporte, el hueco está mal resuelto.

Un detalle que mucha gente pasa por alto es la vibración. Los silentblocks, que son apoyos o tacos antivibración, ayudan a que la estructura no actúe como caja de resonancia. No solucionan una mala ubicación, pero sí marcan diferencia cuando la unidad va sobre soporte metálico o en una fachada sensible al ruido.

También conviene pensar en el drenaje. La unidad exterior genera condensados en ciertas condiciones de trabajo y necesita evacuar el agua sin manchar ni encharcar la zona. Si eso no está resuelto desde el principio, la instalación termina siendo incómoda para el usuario y para el edificio. Con todo esto claro, la decisión final suele depender de unas pocas comprobaciones muy concretas.

Lo que reviso antes de darla por válida

Antes de cerrar una compra o de aceptar una propuesta de instalación, yo reviso cinco cosas y no suelo saltarme ninguna. La primera es obvia, pero la segunda y la tercera son las que más problemas evitan a medio plazo.

• Medida real del equipo. No la estimada, sino la que figura en la ficha técnica del modelo exacto.
• Hueco útil con margen. Si el espacio está muy ajustado, la solución suele ser cambiar de ubicación o de formato, no “apretar un poco más”.
• Nivel de ruido y vibración. Un modelo algo mayor, bien situado, puede resultar más cómodo que uno pequeño mal encerrado.
• Recorrido entre interiores y exteriores. La longitud de tubería y la diferencia de altura deben cuadrar con el equipo elegido.
• Acceso futuro. Pienso en limpieza, revisión del gas, sustitución de piezas y posibles averías.

Si tuviera que resumirlo de forma práctica, diría esto: no elijas la unidad exterior solo por potencia y no la instales solo porque “entra”. Lo correcto es casar medidas, ventilación, soporte y mantenimiento con el espacio que tienes realmente. Esa es la diferencia entre una instalación que simplemente funciona y una que funciona bien durante años.

Cuando se mide con cabeza, la unidad exterior deja de ser un problema de espacio y pasa a ser una pieza bien resuelta del confort de la casa. Ahí es donde de verdad merece la pena afinar.
