Calentador de gas butano, esquema y claves para montarlo bien

Un calentador de gas butano bien instalado no depende de una sola pieza, sino de un conjunto que tiene que funcionar como un sistema: suministro de gas, regulación de presión, evacuación de humos, ventilación y conexión de agua. Cuando alguno de esos elementos falla, aparecen los problemas de encendido, consumo excesivo, olor a gas o, directamente, una instalación que no debería pasar revisión. Aquí te explico cómo leer el montaje, qué debe incluir un esquema correcto y en qué puntos merece la pena parar y revisar antes de darlo por bueno.

Qué debe mostrar un esquema bien hecho

Yo suelo pensar en una instalación de butano en dos bloques: lo que alimenta al calentador y lo que expulsa los productos de la combustión. Si el esquema solo enseña la bombona y el aparato, está incompleto. Un montaje serio también deja claro dónde corta el gas, cómo se regula la presión y por dónde salen los humos.

En butano doméstico, el regulador suele trabajar en el entorno de 28-30 mbar, pero yo no doy esa cifra por universal: siempre manda el modelo concreto y la documentación del fabricante. Esa diferencia parece pequeña, pero en gas una presión mal ajustada cambia el encendido, la llama y la seguridad del conjunto.

Si entiendes estas piezas, el resto del esquema deja de ser un dibujo abstracto. Lo importante ahora es saber dónde puede ir instalado realmente y qué cambia según el tipo de aparato.

Dónde puede ir instalado y qué cambia entre un equipo estanco y uno atmosférico

En España, la diferencia entre un calentador estanco y uno atmosférico no es una nota técnica menor. Cambia la forma de tomar aire, la evacuación de gases y, en muchos casos, la propia viabilidad de la instalación. El BOE dejó muy restringidos los aparatos de tipo B en interior, así que hoy no conviene plantear una sustitución como si todos los modelos fueran intercambiables.

Mi criterio práctico es simple: si el equipo va a trabajar dentro de vivienda, la opción estanca es la que más tranquilidad aporta porque la cámara de combustión está cerrada y el aire de entrada llega por su propio conducto. En un atmosférico, en cambio, el local tiene que aportar aire suficiente y la ventilación del recinto se vuelve crítica. Por eso no basta con “tener sitio”; hay que comprobar si el espacio cumple y si la normativa aplicable lo permite.

• Un armario cerrado no es una buena idea si no está previsto por el fabricante y la instalación.
• Un patio, una terraza o una zona exterior protegida suelen dar más margen que una estancia interior pequeña.
• La salida de humos no se resuelve “como se pueda”: necesita un recorrido compatible con el aparato y con el edificio.
• Si hay dudas entre atmosférico y estanco, yo no improvisaría; pediría la lectura técnica antes de comprar.

Esta parte es importante porque el problema habitual no es el calentador en sí, sino intentar adaptarlo a una vivienda que no fue pensada para ese tipo de montaje. Con esa base clara, ya se puede leer el circuito completo, pieza por pieza.

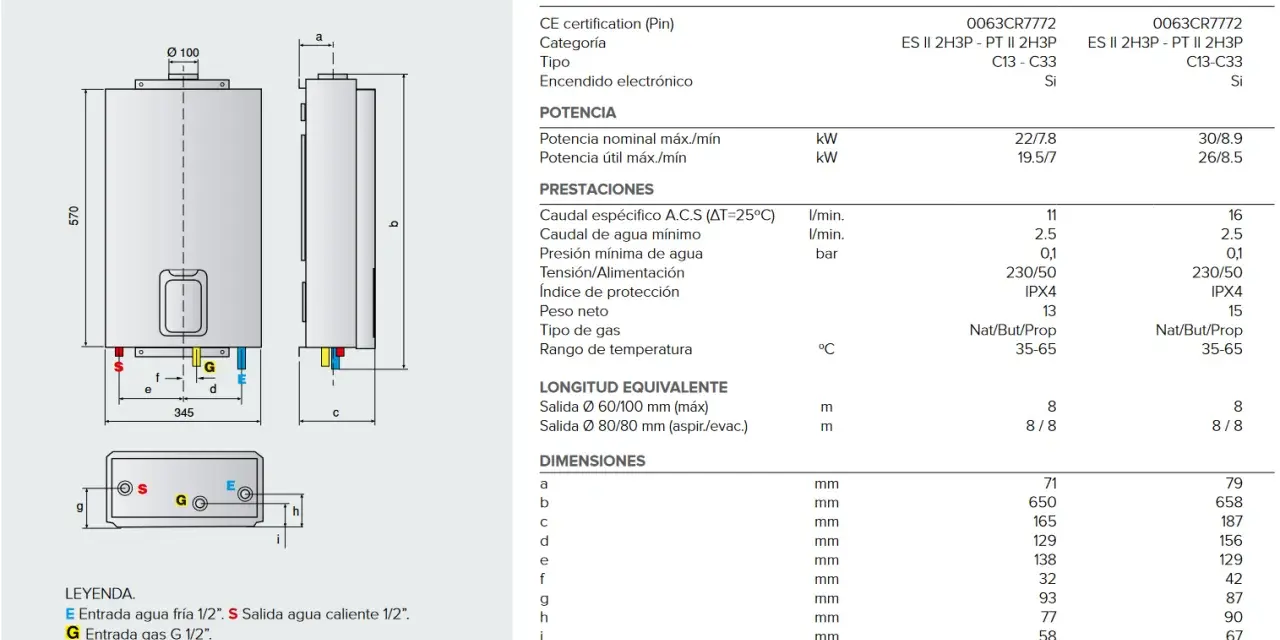

Así se lee el recorrido del gas y del agua

Cuando veo un esquema de instalación de un calentador de gas butano, me fijo en el orden real del recorrido, no solo en la lista de componentes. Lo correcto es entender por dónde entra el gas, cómo se regula, dónde se puede cerrar y cómo se expulsan los humos. Si el aparato es estanco, además, hay que leer el conducto como un conjunto de admisión y evacuación.

1. Bombona de butano. Debe quedar colocada con estabilidad y en una zona bien ventilada, siguiendo las condiciones del fabricante y de la instalación.
2. Regulador. Reduce la presión de salida a un valor apto para el aparato. Aquí no vale uno cualquiera: tiene que ser compatible con butano y con el consumo del calentador.
3. Manguera o lira homologada. Une la bombona con la instalación fija o con el punto de consumo. Yo siempre reviso que no esté deteriorada, doblada de forma agresiva o fuera de servicio.
4. Llave de corte. Permite cerrar el paso de gas sin tocar la bombona. Es una pieza sencilla, pero en una avería ahorra tiempo y reduce riesgo.
5. Entrada de gas al calentador. El tramo final debe quedar limpio, accesible y sin tensiones mecánicas.
6. Entrada de agua fría y salida de ACS. La parte hidráulica necesita conexiones firmes y bien identificadas para no cruzar líneas ni forzar racores.
7. Evacuación de humos. En un equipo estanco, el conducto lleva aire y gases al exterior; en uno atmosférico, la ventilación del local y el tiro adquieren más protagonismo.

La clave técnica aquí es el equilibrio: si el gas llega bien pero los humos no salen como deben, el sistema está mal resuelto. Y si el agua está bien conectada pero el gas se ha montado con piezas incompatibles, tampoco hay instalación válida. En la práctica, el esquema se gana o se pierde en los detalles.

Los fallos que más problemas dan en una instalación de butano

De todos los errores que veo, los más repetidos son bastante predecibles. No suelen venir de un gran fallo estructural, sino de pequeñas decisiones mal tomadas: un accesorio incorrecto, una ventilación insuficiente o un tramo de evacuación pensado con prisas. La parte incómoda es que esos descuidos muchas veces no se notan el primer día.

• Usar un regulador incompatible: el aparato puede encender mal, consumir peor o dar síntomas raros desde el primer uso.
• Forzar la manguera: un tubo doblado, aplastado o envejecido es una avería anunciada.
• Colocar la bombona en un sitio sin ventilación: con GLP, la ventilación no es decorativa.
• Dejar la llave de corte inaccesible: complica el mantenimiento y retrasa cualquier cierre de emergencia.
• Improvisar la salida de humos: un terminal mal resuelto o un recorrido poco lógico acaba generando mala combustión o revoques.
• No revisar la instalación con la periodicidad debida: Repsol recuerda que la revisión oficial de la instalación de bombona es obligatoria cada 5 años.

Si tuviera que resumirlo en una sola idea, sería esta: en gas, casi nunca falla “todo”, falla una pieza pequeña que arrastra al resto. Por eso yo prefiero revisar el conjunto antes que confiar en que una sustitución rápida arregle un esquema mal planteado. Esa misma lógica ayuda también a valorar si compensa reparar o dar el salto a un equipo nuevo.

Cuándo compensa pasar a estanco y cuánto suele costar

En 2026, la pregunta económica ya no es solo cuánto cuesta montar el calentador, sino qué solución te deja una instalación legal, estable y con menos mantenimiento. Si la vivienda ya tiene una preinstalación adecuada y solo hay que sustituir el equipo, el presupuesto es bastante contenido. Si hay que añadir evacuación de humos, adaptar la ubicación o emitir boletín, el coste sube con rapidez.

Yo suelo recomendar pasar a estanco cuando el aparato actual ya obliga a tocar ventilación, evacuación o ubicación para dejarlo correcto. A veces sale un poco más caro que “arreglar lo viejo”, pero el resultado suele ser mejor en seguridad, estabilidad de la llama y facilidad de certificación. Además, el mantenimiento tiende a ser más predecible porque el equipo depende menos del aire de la estancia.

Si, en cambio, la instalación está sana, bien ventilada y el aparato es compatible con la normativa aplicable, una sustitución parcial puede tener sentido. La decisión buena no es la más barata hoy, sino la que evita rehacer la instalación dentro de dos inviernos.

La comprobación final que yo haría antes de darla por válida

Antes de cerrar una instalación, yo reviso cuatro cosas: que el aparato sea el adecuado para la vivienda, que el recorrido del gas esté limpio y accesible, que la ventilación o la evacuación de humos estén resueltas de verdad y que la puesta en marcha la haga un profesional habilitado. En gas, el plano bonito no sirve si luego no se puede certificar.

• Confirma el tipo de calentador antes de comprarlo, no después.
• Comprueba que la llave de corte, el regulador y el flexible sean compatibles.
• Exige una salida de humos coherente con el modelo y con el edificio.
• Pide revisión y documentación si la instalación se ha modificado.

Si tuviera que dejarte una idea final, sería esta: el mejor esquema es el que se entiende, se instala con piezas correctas y luego pasa la revisión sin inventos. Cuando eso ocurre, el calentador deja de ser una fuente de dudas y pasa a hacer lo único que se le pide: dar agua caliente con seguridad y sin sorpresas.
