Una conexión eléctrica bien resuelta marca la diferencia entre un aire acondicionado que trabaja con estabilidad y otro que dispara el diferencial, se calienta más de la cuenta o empieza a fallar justo cuando más lo necesitas. Aquí explico qué debe llevar una instalación correcta en una vivienda española, cómo se dimensiona la línea, qué errores veo con más frecuencia y en qué casos conviene dejarlo en manos de un profesional habilitado. Me centro en la parte práctica, porque ahí es donde de verdad se decide si el equipo va a funcionar con seguridad o si solo parece que funciona.
Lo esencial para no fallar con la conexión eléctrica
- En vivienda, el circuito C9 está previsto para aire acondicionado y la referencia mínima del REBT es 25 A, 2,5 mm² y hasta 6 puntos por circuito.
- La caída de tensión no debería superar el 3%; en recorridos largos, la sección del cable importa más de lo que parece.
- No conviene elegir la protección mirando solo la potencia frigorífica: hay que revisar la placa del equipo, su intensidad nominal y el manual del fabricante.
- En equipos con electrónica inverter, un diferencial mal elegido o un circuito compartido suele acabar en disparos molestos.
- Muchos fabricantes exigen un seccionador omnipolar con apertura mínima de 3 mm en cableado fijo.
- Si hay que tocar el cuadro, añadir línea o regularizar la instalación, yo no lo trataría como un bricolaje.
Qué exige una instalación segura en una vivienda
En una vivienda española, la base no la marca la costumbre del instalador, sino el Reglamento Electrotécnico para Baja Tensión. El BOE deja claro que el reglamento se aplica tanto a instalaciones nuevas como a modificaciones y ampliaciones, así que añadir climatización no es una “toma más” sin consecuencias. Si la vivienda estaba prevista para aire acondicionado, el circuito C9 es la referencia natural: la tabla del REBT le asigna 25 A, 2,5 mm² y un máximo de 6 puntos por circuito, con una potencia máxima permisible de 5.750 W.
Yo suelo mirar antes tres cosas: si existe ese circuito dedicado, si la protección del cuadro está bien dimensionada y si la instalación mantiene una caída de tensión razonable. El reglamento fija un límite del 3% para los conductores de la instalación interior, y eso en la práctica separa una línea limpia de otra que vive al límite. También conviene recordar que, para viviendas, el REBT exige al menos un diferencial por cada cinco circuitos; en instalaciones con disparos repetidos, la guía técnica del Ministerio recomienda separar el C9 y protegerlo de forma independiente, preferiblemente con diferencial de tipo A.
| Circuito previsto | C9, destinado a aire acondicionado |
|---|---|
| Protección automática | 25 A |
| Sección mínima | 2,5 mm2 |
| Máximo por circuito | 6 puntos de utilización |
| Caída de tensión | Hasta el 3% |
| Recomendación práctica | Separar el circuito si hay disparos frecuentes y valorar diferencial tipo A |
Con esa base clara, lo siguiente es dimensionar la línea sin quedarse corto ni sobredimensionar a ciegas.
Cómo dimensiono la línea antes de tocar el cuadro
Yo no me quedo solo con la potencia frigorífica del equipo, porque engaña mucho. Lo que manda es la potencia absorbida, la intensidad nominal y, cuando aparece en la placa, la corriente máxima admitida por el fabricante. Si un equipo declara 900 W de potencia absorbida, la corriente ronda 3,9 A; con 1.500 W, unos 6,5 A; con 2.000 W, cerca de 8,7 A. Son cuentas simples, pero sirven para no confundir capacidad de frío con consumo eléctrico real.
Luego miro la distancia desde el cuadro hasta la unidad, el modo de instalación del cable y si la línea va agrupada con otros conductores. Un recorrido largo, un tubo muy cargado o una zona caliente pueden obligarme a subir sección aunque el consumo nominal parezca modesto. En una vivienda, una sección de 2,5 mm² puede ser suficiente en muchos casos domésticos, pero yo no la daría por buena sin comprobar la longitud y el esquema del fabricante; en instalaciones más exigentes, 4 mm² o más puede tener más sentido que apurar al mínimo.
| Dato de placa | Qué me dice de verdad | Qué hago con ese dato |
|---|---|---|
| Potencia absorbida | El consumo eléctrico real | La uso para estimar intensidad |
| Intensidad nominal | La corriente habitual de trabajo | La comparo con magnetotérmico y cable |
| Corriente máxima o MCA/MOP | El límite que no conviene rebasar | La tomo como referencia de seguridad |
| Longitud del tendido | Impacta en la caída de tensión | Si es larga, recalculo sección |
Cuando la línea ya está bien calculada, el siguiente paso es montarla de forma que el equipo y el cuadro hablen el mismo idioma.
Cómo se hace la conexión en un split doméstico

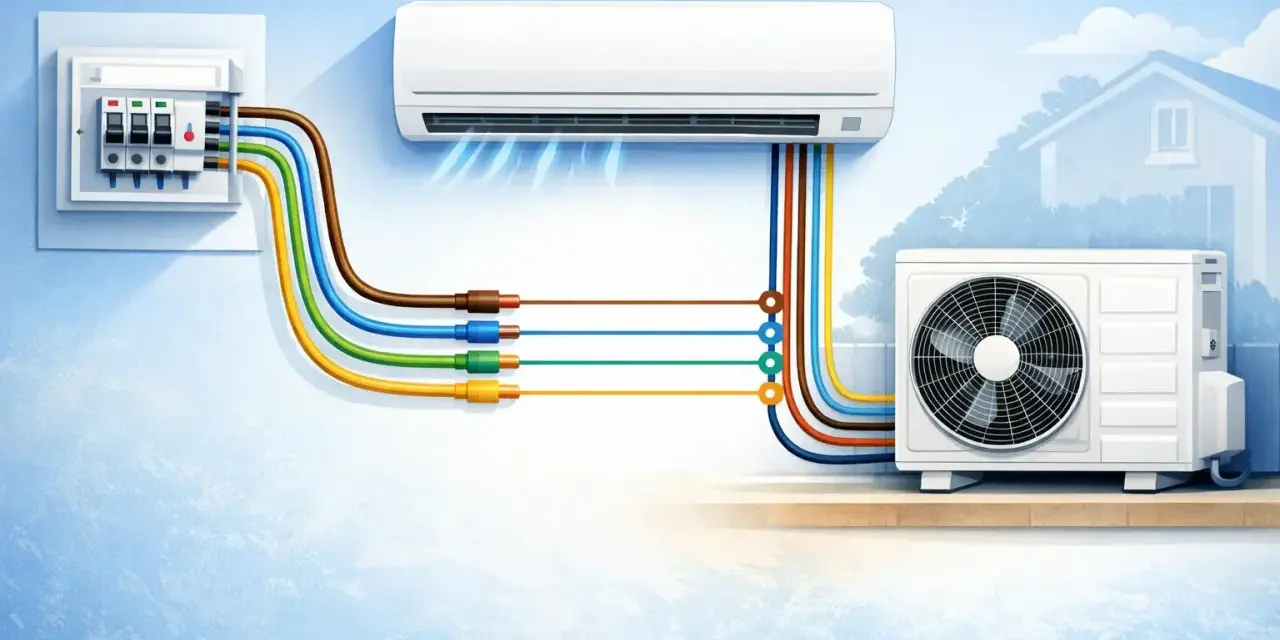

La conexión eléctrica de un aire acondicionado split no siempre se resuelve igual. En algunos modelos la alimentación entra por la unidad exterior y la interior queda comunicada por el cableado de enlace; en otros, la alimentación se lleva a la unidad interior. Yo siempre empiezo por el esquema del fabricante, porque ahí están el orden de bornes, el tipo de cable y las condiciones de montaje. Muchos manuales de fabricantes como Daikin insisten, además, en usar un seccionador omnipolar con apertura mínima de 3 mm en instalaciones fijas; cuando el manual lo pide, esa indicación manda más que cualquier costumbre de obra.
| Esquema habitual | Qué significa | Qué reviso yo |
|---|---|---|
| Alimentación en la unidad exterior | La alimentación llega al grupo exterior y la interior se comunica por bornes | Identificación correcta de fases, neutro, tierra y comunicación |
| Alimentación en la unidad interior | La energía entra en la unidad interior y de ahí pasa al conjunto | Compatibilidad exacta con el modelo y con la placa de características |
| Cableado fijo con seccionador | Hay un corte omnipolar accesible cerca del equipo | Que el aislamiento y la desconexión cumplan lo que pide el manual |
- Corto la alimentación general y verifico ausencia de tensión antes de abrir nada.
- Identifico el esquema eléctrico real del equipo, no el que “suele llevar” otro modelo parecido.
- Tiro una línea dedicada desde el cuadro si el circuito no existe o no es suficiente.
- Instalo la protección prevista y, si corresponde, un seccionador omnipolar accesible.
- Conecto bornes y tierra exactamente como marca el fabricante, sin improvisar el orden de los cables.
- Compruebo apriete, continuidad de tierra y arranque real del equipo con prueba de funcionamiento.
Una instalación correcta también se reconoce por los fallos que no aparecen, y ahí es donde más caro sale improvisar.
Los errores que más caros salen
He visto los mismos fallos repetirse muchas veces, y casi siempre nacen del mismo error: tratar el aire acondicionado como si fuera un enchufe más. El problema es que un split moderno, sobre todo si es inverter, no se comporta como un aparato resistivo simple. Tiene electrónica, picos de arranque, comunicación entre unidades y sensibilidad a caídas de tensión. Si algo de eso se descuida, el fallo no siempre sale el primer día; a veces aparece en plena ola de calor, cuando el equipo lleva media hora funcionando.
| Error | Qué suele provocar | Cómo lo evito |
|---|---|---|
| Compartir la línea con enchufes generales | Disparos, sobrecargas y diagnóstico confuso | Dedicar un circuito al equipo |
| Usar cable justo o demasiado fino | Calentamiento y caída de tensión | Recalcular sección con la distancia real |
| Subir el magnetotérmico “para que no salte” | Protección insuficiente del cableado | Ajustar calibre a la instalación, no al nervio del momento |
| Ignorar la tierra | Riesgo eléctrico y fallos intermitentes | Comprobar continuidad y conexión efectiva |
| Confundir bornes o invertir la comunicación | Errores de arranque o averías de placa | Seguir el esquema del fabricante punto por punto |
| No dejar un corte accesible | Mantenimiento incómodo y desconexión insegura | Colocar un seccionador o sistema equivalente si el equipo lo exige |
Si el trabajo exige tocar el cuadro, alargar líneas o legalizar cambios, conviene poner el proceso en manos de quien pueda firmarlo con garantías.
Cuándo merece la pena llamar a un instalador autorizado
Yo no llamo a un profesional solo por prudencia teórica; lo hago cuando el trabajo ya entra en terreno regulado o cuando el margen de error es demasiado caro. Si hay que abrir canalización nueva, modificar un cuadro, añadir un circuito dedicado o resolver una instalación antigua sin tierra clara, la intervención ya no es menor. Además, en climatización el RITE exige que las reformas las ejecute una empresa habilitada y que la instalación quede documentada; no es un detalle burocrático, es la forma de saber qué se ha montado realmente.
Hay tres señales que, para mí, inclinan la decisión de forma casi automática: una instalación antigua con disparos repetidos, un equipo que pide una alimentación distinta de la prevista y un recorrido de cable largo o complejo. En cualquiera de esos casos, prefiero que el técnico deje por escrito el calibre del automático, la sección del conductor, el tipo de diferencial y la prueba de funcionamiento. Si luego hay que revisar garantía, consumo o avería, esa documentación ahorra tiempo y discusiones.
- Instalación nueva o ampliación del cuadro.
- Recorrido largo con posible caída de tensión elevada.
- Equipo inverter con disparos o funcionamiento errático.
- Necesidad de seccionador, protecciones nuevas o canalización dedicada.
- Falta de tierra fiable o cuadro envejecido.
Con eso sobre la mesa, yo solo daría la instalación por bien resuelta si el circuito está dimensionado, identificado y probado antes de cerrar la tapa.
Lo que yo revisaría antes de cerrar la instalación
Antes de dar por terminada la conexión, hago una última pasada muy concreta. No busco “que encienda”, sino que el sistema quede limpio desde el punto de vista eléctrico y de mantenimiento. Si algo me obliga a dudar, lo corrijo en ese momento; después, cualquier ajuste cuesta más y deja más margen a un fallo tonto.
- La línea del aire acondicionado está dedicada y no comparte cargas caprichosas.
- El magnetotérmico y el diferencial encajan con la línea y con el equipo.
- La sección del cable responde a la potencia real y a la distancia.
- La tierra está presente y con continuidad comprobada.
- El seccionador o punto de desconexión queda accesible.
- Los bornes están apretados y el cable no queda forzado ni pellizcado.
- El arranque no genera disparos ni calentamientos anómalos.
Si además el manual del fabricante queda guardado junto con la documentación de la intervención, mejor todavía: en una avería futura, eso vale más de lo que parece. Yo lo resumiría así: una buena conexión eléctrica no llama la atención, simplemente deja que el aire acondicionado haga su trabajo sin sobresaltos, y ese es justo el tipo de instalación que merece la pena en casa.
