Una chimenea para una caldera de condensación no se improvisa: el sistema trabaja con humos más fríos, genera condensado ácido y necesita un recorrido bien calculado para no perder estanqueidad ni eficiencia. Cuando la instalación está bien resuelta, la caldera funciona más estable, ensucia menos y da menos averías; cuando está mal resuelta, aparecen gotas, corrosión, olores y bloqueos que luego salen caros de corregir. Aquí explico qué tipo de conducto conviene, cómo se dimensiona, qué exige la normativa en España y qué errores veo una y otra vez en reformas.
Lo esencial para acertar con la salida de humos
- Una caldera de condensación necesita un conducto estanco y resistente a la corrosión, porque trabaja con condensados ácidos.
- Los sistemas más habituales son coaxial horizontal, coaxial vertical, conductos separados y entubado de una chimenea existente.
- En los tramos horizontales, la pendiente mínima habitual es de 3° hacia la caldera para que el condensado vuelva al sifón.
- El diámetro y la longitud máxima no se deciden “a ojo”: dependen del modelo, de los codos y del trazado real.
- En reformas, la chimenea suele ser el punto que más cambia el presupuesto y la viabilidad de la obra.
- En España, el RITE y la ficha técnica del equipo mandan más que cualquier solución heredada de una instalación antigua.
Qué cambia en la chimenea de una caldera de condensación
Yo suelo empezar por una idea simple: una caldera de condensación no se comporta como una caldera antigua. Los gases salen a menor temperatura y parte del vapor de agua se convierte en líquido dentro del propio recorrido, así que el sistema tiene que evacuar humos y condensado al mismo tiempo. Eso obliga a usar conductos estancos y materiales pensados para trabajar con humedad y acidez, no solo con calor.

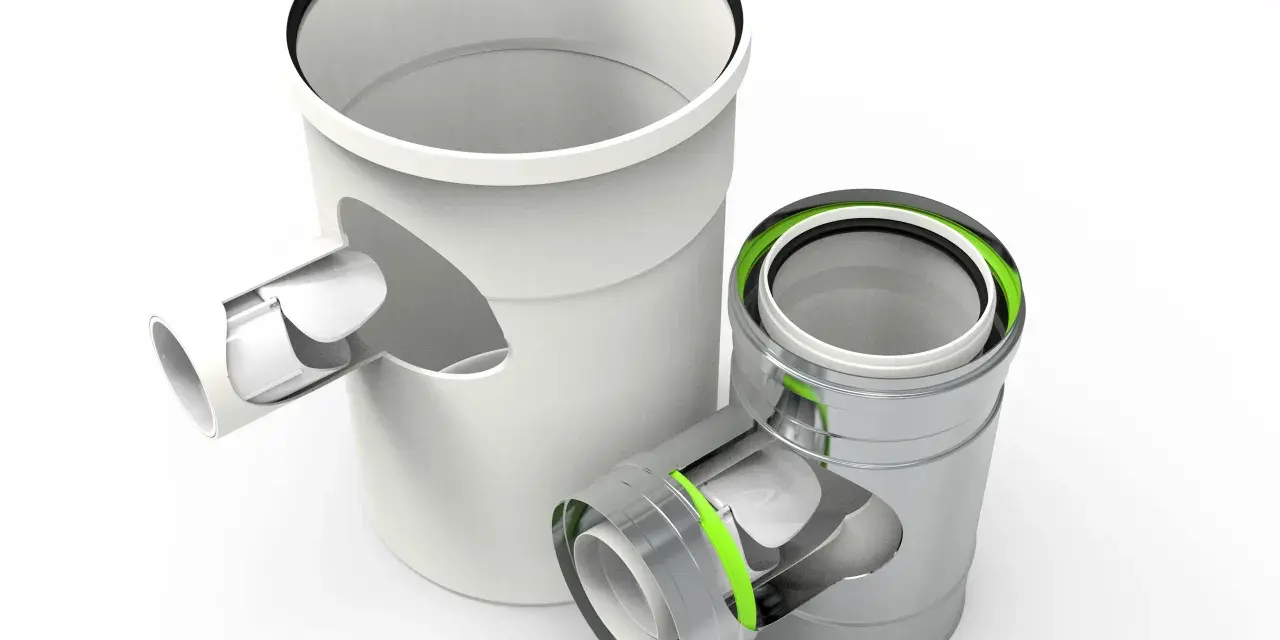

En la práctica, esto significa que el conducto ya no es “un tubo para sacar humo”, sino un conjunto completo: tramo de evacuación, codos, abrazaderas, terminal exterior y desagüe de condensados. En muchos equipos domésticos se usan conductos de plástico técnico o soluciones equivalentes certificadas para este uso, y en varios manuales de fabricante aparece el polipropileno, que soporta mejor el ataque químico que otros materiales más viejos. La referencia técnica que suele aparecer para estos sistemas es la UNE-EN 14471, precisamente pensada para chimeneas de plástico en calderas de condensación.
| Aspecto | Instalación antigua | Caldera de condensación |
|---|---|---|
| Temperatura de humos | Más alta | Más baja |
| Condensado | Poco habitual | Presente y continuo en muchas condiciones |
| Material del conducto | Podía ser metálico o de obra | Debe ser estanco y resistente a la acidez |
| Riesgo típico | Pérdida de tiro | Fugas, corrosión y retorno de condensados |
Con esa base clara, el siguiente paso es elegir el sistema de evacuación que mejor encaja con la vivienda y con la reforma que quieres hacer.
Los sistemas que se usan de verdad en una vivienda
Cuando hablamos de chimenea, en realidad hablamos de varias soluciones posibles. Yo las separaría en cuatro familias porque cada una resuelve un problema distinto: espacio, distancia hasta fachada o cubierta, posibilidad de reutilizar un patinillo y facilidad de mantenimiento.
| Sistema | Cómo funciona | Cuándo tiene sentido | Limitación principal |
|---|---|---|---|
| Coaxial horizontal | Un tubo saca humos y otro toma aire en el mismo conjunto | Viviendas donde la salida a fachada es viable y hay poco recorrido | Depende mucho de distancias, huecos y normativa local |
| Coaxial vertical | La salida se hace por cubierta con el mismo principio de doble conducto | Casas unifamiliares o edificios con trazado hasta tejado | Requiere más longitud y un cálculo fino de pérdidas |
| Conductos separados | Un tubo toma aire y otro evacua humos por rutas distintas | Cuando el trazado obliga a separar recorridos o a sortear obstáculos | Más piezas, más juntas y más atención al montaje |
| Entubado de chimenea existente | Se introduce un conducto certificado dentro de una chimenea antigua | Reformas en edificios con patinillo o chimenea comunitaria aprovechable | Hay que verificar estado interior, dimensiones y continuidad real |
Los códigos que aparecen en los manuales del fabricante suelen ser C13, C33, C53 y otros parecidos. No hace falta memorizar la nomenclatura, pero sí entender que describen el tipo de toma de aire y de evacuación, y que no todas las combinaciones sirven para todos los aparatos. En una reforma yo no elegiría primero la estética del terminal; elegiría primero el recorrido viable y, después, el sistema que el equipo admite.
En una vivienda pequeña, por ejemplo, un coaxial corto puede ser la solución más limpia. En un piso con chimenea previa, el entubado suele ser más lógico. Y en una casa unifamiliar, llevar la evacuación a cubierta muchas veces da menos guerra que forzar una salida horizontal con demasiados compromisos. Elegido el sistema, lo que de verdad marca la diferencia es el trazado y el dimensionamiento.
Cómo se dimensiona sin improvisar
Este es el punto donde más errores veo. La longitud máxima no se decide por intuición, porque cada codo, cada tramo y cada cambio de dirección restan capacidad útil. Además, los fabricantes trabajan con tablas propias de equivalencias y con cálculos de presión que, en instalaciones más serias, se verifican con métodos de la serie EN 13384. Traducido: no basta con que “quepa”; tiene que funcionar bien y mantener el tiro previsto por el equipo.
En tramos horizontales, la inclinación habitual es hacia la caldera, con una pendiente mínima de 3°, que equivale aproximadamente a 56 mm por metro en algunos sistemas. Esa inclinación hace que el condensado vuelva al sifón y no se quede estancado en el conducto. En el lado del aire, algunos montajes coaxiales piden una pendiente distinta hacia el exterior, pero aquí yo sería muy claro: manda siempre la ficha técnica del modelo concreto, porque un equipo y otro no siempre admiten el mismo detalle de instalación.
| Formato habitual | Qué suele indicar | Cuándo interesa |
|---|---|---|
| 60/100 mm | Coaxial compacto para muchas calderas domésticas | Recorridos cortos y soluciones sencillas |
| 80/125 mm | Más margen para reducir pérdidas | Cuando hay más metros, más codos o una instalación menos directa |
| 80/80 mm | Conductos separados de aire y humos | Cuando el trazado obliga a dividir el recorrido |
- Un codo de 90° penaliza más que un tramo recto equivalente.
- Las uniones mal alineadas acaban dando condensación en juntas y pequeñas fugas.
- Las prolongaciones sin fijación sufren con la dilatación y terminan desajustadas.
- Un terminal mal orientado puede provocar recirculación de gases o entrada de agua.
Si la instalación está bien dimensionada, la normativa deja de ser un obstáculo y pasa a ser una guía útil; por eso ahora conviene ver qué exige realmente en España cuando hay obra nueva o reforma.
Lo que marca la normativa en España y por qué cambia la reforma
En España, el marco de referencia es el RITE. En una vivienda nueva o en una reforma importante, esto importa más de lo que parece, porque la evacuación de los productos de combustión no se resuelve con soluciones improvisadas. En edificios de viviendas con demanda de calefacción, la previsión de evacuación debe plantearse de forma individual o colectiva y, en general, desembocar por cubierta con conducto exclusivo para ese fin. Yo lo traduzco así: la chimenea no se “añade después” sin más; se prevé como parte de la instalación.
También hay una cuestión que muchos pasan por alto: sustituir una caldera atmosférica no afecta solo al aparato, afecta a la chimenea a la que se conectaba. Esa decisión puede cambiar el recorrido, el tipo de terminal, la ventilación del hueco y hasta la viabilidad de la reforma en un bloque antiguo. En otras palabras, el verdadero trabajo no es colgar una caldera nueva, sino comprobar si la vía de evacuación anterior sigue siendo compatible.
| Situación | Qué conviene revisar | Comentario práctico |
|---|---|---|
| Obra nueva | Conducto dedicado, preferiblemente por cubierta | Da más margen técnico y evita parches futuros |
| Reemplazo de una caldera atmosférica | Chimenea existente, terminal y compatibilidad del sistema | No basta con cambiar el generador |
| Instalación entre 5 y 70 kW | Memoria técnica y certificado de instalación | Es la situación habitual en viviendas |
| Instalaciones de más de 70 kW | Proyecto técnico | Ya entra en una liga distinta, más exigente |
Yo, en una reforma, no daría por buena una salida a fachada o un reaprovechamiento de chimenea sin comprobar también distancias a huecos, ordenanzas municipales y, en comunidades de vecinos, lo que permita el edificio. Cuando eso queda cerrado, el siguiente filtro son los fallos típicos que acaban dando problemas al cabo de unos meses.
Los fallos que más averías, olores y corrosión provocan
La mayoría de incidencias no vienen por “mala suerte”, sino por detalles muy concretos de montaje. La salida de humos de una caldera de condensación perdona poco: si el condensado no vuelve bien al sifón, si el conducto está mal fijado o si una junta queda tocada, el problema se manifiesta rápido. A veces empieza con una pequeña mancha; otras, con un bloqueo o con un error de la caldera.
- Pendiente insuficiente: el condensado se queda dentro del tubo y termina filtrando por juntas o goteando.
- Sifón sin cebar o mal conectado: el aparato puede dejar pasar gases o dar fallos recurrentes.
- Pasos por chimenea antigua sin protección: los bordes internos dañan el conducto flexible.
- Tramos largos sin fijación: la dilatación térmica desajusta uniones y abrazaderas.
- Terminal mal situado: aparecen recirculaciones, olores o entrada de agua con viento y lluvia.
- Salida en zona con depresión: campanas extractoras o ventilación mecánica pueden alterar el funcionamiento si el sistema no está bien resuelto.
El síntoma más común es una mezcla de olor raro, manchas de humedad cerca del paso de conductos y averías intermitentes que se repiten. En ese punto ya no miro solo la caldera; miro la chimenea entera, porque muchas veces la avería “eléctrica” no lo es tanto como parece. Y justo ahí aparece la pregunta incómoda: cuánto cuesta corregirlo.
Cuánto puede costar y cuándo merece la pena rehacerla
El coste depende más del recorrido que de la pieza visible. Un tramo corto o un kit básico de salida de humos puede costar poco comparado con la mano de obra, pero en cuanto hay que salvar metros, abrir pasos, subir a cubierta o entubar una chimenea antigua, el presupuesto cambia bastante. Yo me guiaría por rangos orientativos, no por una cifra cerrada, porque el acceso y la obra real pesan muchísimo.
| Escenario | Rango orientativo en España | Cuándo aparece |
|---|---|---|
| Sustitución sencilla de salida de humos | 150 a 400 € | Cuando solo hay que cambiar terminal y algunos tramos cortos |
| Instalación estándar con mano de obra | 350 a 700 € | En una sustitución normal sin grandes complicaciones |
| Reforma con adaptación de la evacuación | 500 a 2.000 € o más | Cuando hay que rehacer recorrido, abrir cubierta o entubar |
| Conjunto completo con caldera nueva | 1.200 a 3.000 € | Si además de la chimenea se cambia el equipo de calefacción |
Las piezas sueltas no suelen ser el gran problema: un codo, un terminal o un tramo estándar se mueven en importes razonables. Lo caro es la complejidad de la obra, la altura, la accesibilidad y la necesidad de dejar la instalación conforme a normativa. Si yo tuviera que decidir entre parchear una chimenea vieja o rehacerla bien, solo elegiría el parche cuando el resto del sistema estuviera en muy buen estado y la compatibilidad estuviera clara.
Con ese criterio, ya solo queda hacer una revisión final antes de dar la instalación por cerrada.
La comprobación final que evita volver a abrir la obra
Antes de rematar una reforma, yo revisaría cinco cosas sin negociar ninguna de ellas. Son comprobaciones simples, pero ahorran muchas visitas posteriores y evitan sorpresas cuando el sistema entra en servicio de verdad.
- Que el conducto tenga la pendiente correcta y no queden tramos “barriga”.
- Que el sifón de condensados esté lleno, accesible y bien resuelto.
- Que todas las juntas estén cerradas y las abrazaderas, bien fijadas.
- Que el terminal exterior respete distancias y no quede en una zona problemática.
- Que el mantenimiento futuro sea posible sin desmontar media instalación.
Si todos esos puntos están bien, la chimenea deja de ser un foco de averías y pasa a hacer su trabajo en silencio. Y eso, en calefacción, suele ser la mejor señal: una instalación que no se nota porque funciona como debe.
